长三角工业控制领域半导体器件选型与可靠性设计要点
长三角地区作为国内工业控制产业的高地，聚集了大量伺服驱动、PLC、变频器及工业机器人厂商。这些设备长期运行在高温、高湿、强电磁干扰的恶劣环境中，对半导体器件的长期可靠性提出了严苛要求。与消费电子追求“快”不同，工控领域更看重“稳”——一颗集成电路的失效，往往意味着整条产线停摆，损失动辄数十万元。因此，在选型阶段就把可靠性设计做扎实，远比事后维修更有价值。
一、器件选型中的关键参数与降额设计
在江阴和普微电子服务客户的实践中，我们发现很多早期失效并非源于芯片本身，而是选型时的参数裕量不足。以最常见的MOSFET为例，半导体器件的耐压值（VDS）建议降额至额定值的80%以下，电流则需考虑峰值工况，通常按70%降额。更关键的是热阻参数——长三角夏季车间温度可达45℃以上，结温每升高10℃，器件寿命约减半。因此，电子元器件的散热路径（包括PCB铜箔面积、导热垫材质）必须在设计阶段就纳入计算，而非等样机测试时再补救。
对于运算放大器、ADC等模拟微电子器件，需重点关注温漂系数（如≤±5ppm/℃）和长期稳定性。工控现场常有0-10V或4-20mA的模拟信号传输，集成电路的输入偏置电流若随温度漂移过大，会导致控制精度劣化。我们曾遇到一个伺服驱动器案例，室温下精度达标，但批量产线在夏季运行时偏差超限，最终排查发现是运放的Vos温漂超标所致——这类问题在实验室很难复现，只能靠选型阶段的严格筛选预防。
二、PCB布局与电磁兼容的实操要点

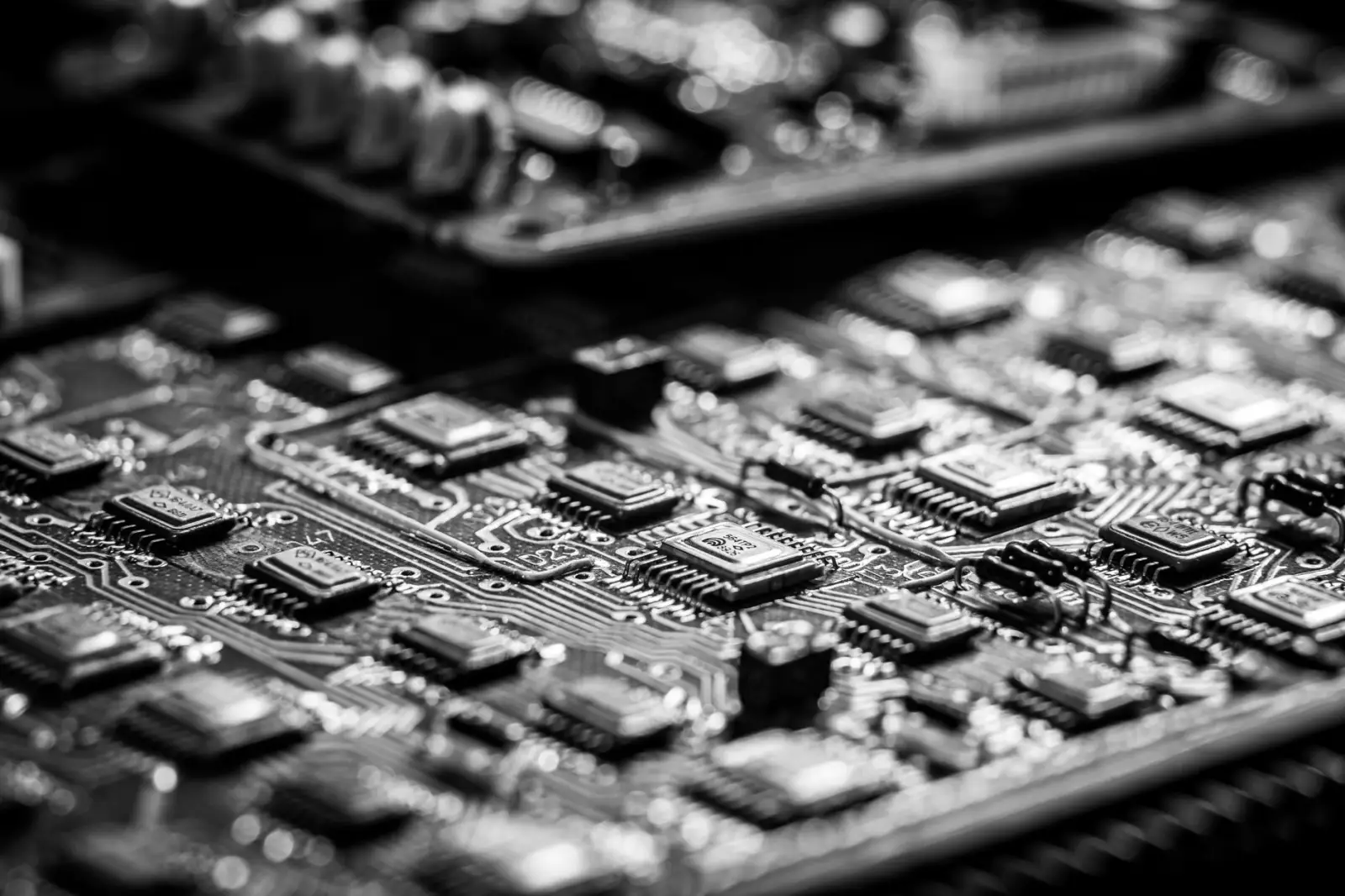

很多工程师只关注芯片本身的性能参数，却忽略了PCB布局对可靠性的决定性影响。在变频器或伺服驱动器中，功率地与信号地必须单点连接，且半导体器件的驱动回路要尽量短粗，以降低寄生电感。此外，光耦或隔离芯片两侧的爬电距离需按IEC标准留足，尤其在潮湿环境下，污染等级2的场合至少需要6mm以上的间距。我们建议在电子元器件的电源引脚就近放置100nF+10μF的去耦电容组合，并确保过孔数量足够，避免因电流密度过大导致局部过热。
- 栅极驱动电阻建议采用10-22Ω，配合TVS管抑制尖峰
- 所有集成电路的未用引脚需正确处理，严禁悬空
- 功率器件下方避免走信号线，防止耦合噪声
对于微电子器件中的MCU或DSP，其时钟电路应远离大电流走线，且晶振下方铺设完整地平面。若采用开关电源供电，纹波通常控制在50mV以内，否则会影响ADC的采样精度。这些细节看似琐碎，但正是决定产品返修率的关键分水岭。
三、常见失效模式与规避策略
根据我们积累的失效分析数据，工控领域半导体器件的失效原因中，过压击穿占比最高（约38%），其次是热疲劳（27%）和ESD损伤（19%）。过压问题主要源于感性负载的关断尖峰或电网浪涌，可通过在电子元器件两端并联RC吸收网络或压敏电阻来抑制。热疲劳则多发于频繁启停的场合，此时集成电路的封装材料会因热膨胀系数不匹配而产生裂纹，建议选用带金属基板的TO-247或D2PAK封装，并采用导热硅脂+云母片的标准装配工艺。
- ESD防护：所有对外接口需加TVS阵列，且PCB边缘预留放电齿
- 潮湿防护：对芯片区域涂覆三防漆，厚度建议25-75μm
- 振动防护：大质量器件使用胶粘剂固定，引线根部加应力释放环

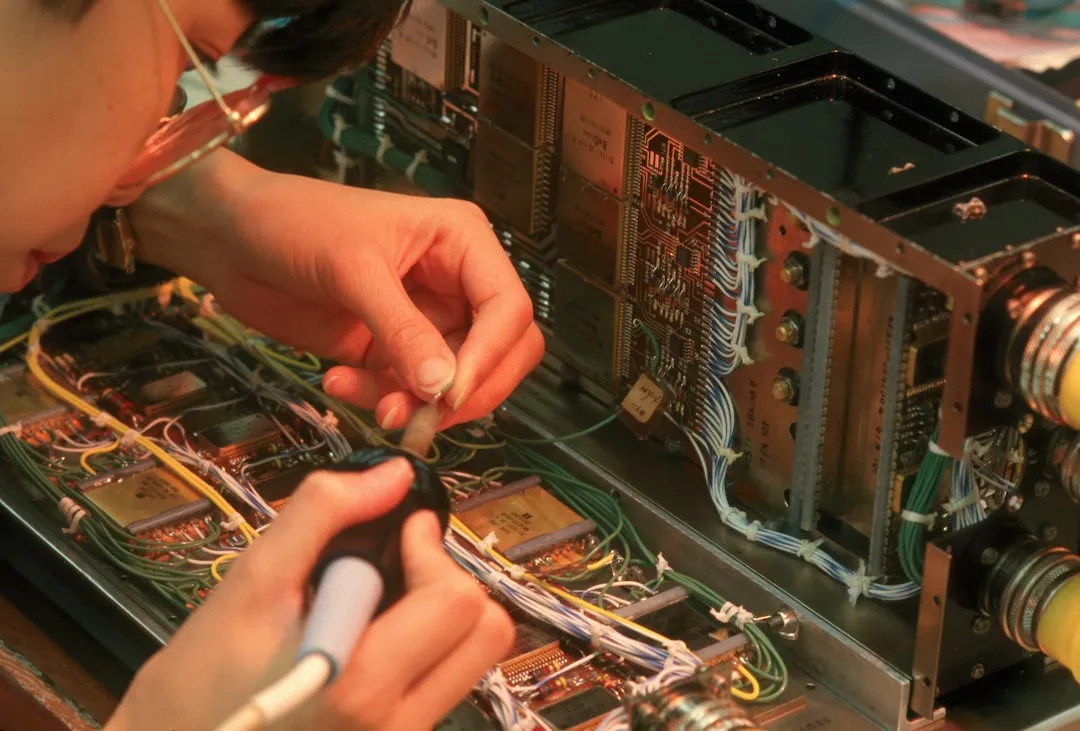

另一个容易被忽视的问题是微电子器件的存储与焊接工艺。工控产品往往小批量多品种，PCB可能存放数月后才贴装，若半导体器件未按规定真空包装或烘烤，吸湿后的潮气在回流焊时会造成“爆米花效应”，导致内部分层。我们强烈建议对湿度敏感等级（MSL）大于3的器件，在贴片前进行125℃/24小时的烘烤，并严格控制焊接峰值温度曲线。
最后想提醒的是，选型时不要只盯着集成电路的规格书首页参数。关注数据手册中的“绝对最大额定值”与“推荐工作条件”之间的差异，尤其是SOA（安全操作区）曲线在高温下的收缩情况。一个优秀的硬件工程师，会为电子元器件预留至少20%的电流裕量，并为芯片的软件看门狗和硬件保护电路设置双重冗余。长三角的工控竞争已从功能比拼转向可靠性较量，把选型和设计细节做到位，产品才能在客户现场经年累月地稳定运行。
