江阴和普微电子：半导体器件在工业控制中的选型要点分析
工业控制场景对半导体器件的苛刻要求，往往隐藏在产品手册的参数表象之下。作为深耕微电子领域的从业者，江阴和普微电子在与众多工控厂商合作中发现，很多失效案例并非源于器件本身质量，而是选型阶段对应用环境的认知偏差。振动、粉尘、宽温波动、电磁干扰——这些工业现场的常态因素，正不断重塑着电子元器件的性能边界。
功率与热设计的冗余原则
在伺服驱动器或变频器中，IGBT和MOSFET的选型不能只看额定电流。实际工况下的开关频率、母线电压纹波以及散热路径的热阻，共同决定了器件的结温表现。一个值得参考的经验法则是：将器件最大结温的80%作为长期运行的警戒线。例如，标称175°C结温的芯片，设计时最好控制在140°C以内，这为瞬时过载留出了安全裕度。
工业环境中的电压跌落与浪涌冲击远比消费电子频繁。当电机启动或制动时，母线电压可能出现±20%的瞬态波动，若半导体器件的击穿电压余量不足，雪崩失效只是时间问题。建议选择耐压等级高于实际工作电压1.5至2倍的型号，尤其是来自成熟工艺平台的集成电路产品。
开关特性与EMI的平衡艺术
高速开关带来的di/dt和dv/dt既是效率的保障，也是电磁干扰的源头。在PLC的数字输出级或通信接口电路中，如果芯片的压摆率控制能力不足，往往需要额外增加缓冲电路，这反而抬升了BOM成本。优秀的微电子方案应当从器件内部结构上优化寄生参数，而非依赖外围补救。
栅极驱动芯片的米勒平台宽度、反向恢复电荷等动态参数，直接影响着整个功率级的损耗分布。对于电机驱动这类感性负载，续流二极管的软恢复特性比其正向压降更值得关注——硬恢复会导致振铃和过冲，加速相邻电子元器件的应力老化。
环境适应性：从封装到引脚涂层
化工厂或海边设施中的硫化腐蚀、盐雾侵蚀，对半导体器件的封装材料和引脚镀层提出了更高要求。常规的锡铅镀层在高温高湿下易生长晶须，而车规级器件普遍采用镍钯金或预镀框架，其抗迁移能力提升数倍。对于此类应用，建议优先选择通过IATF 16949认证生产线出品的芯片，即便目标市场并非汽车。

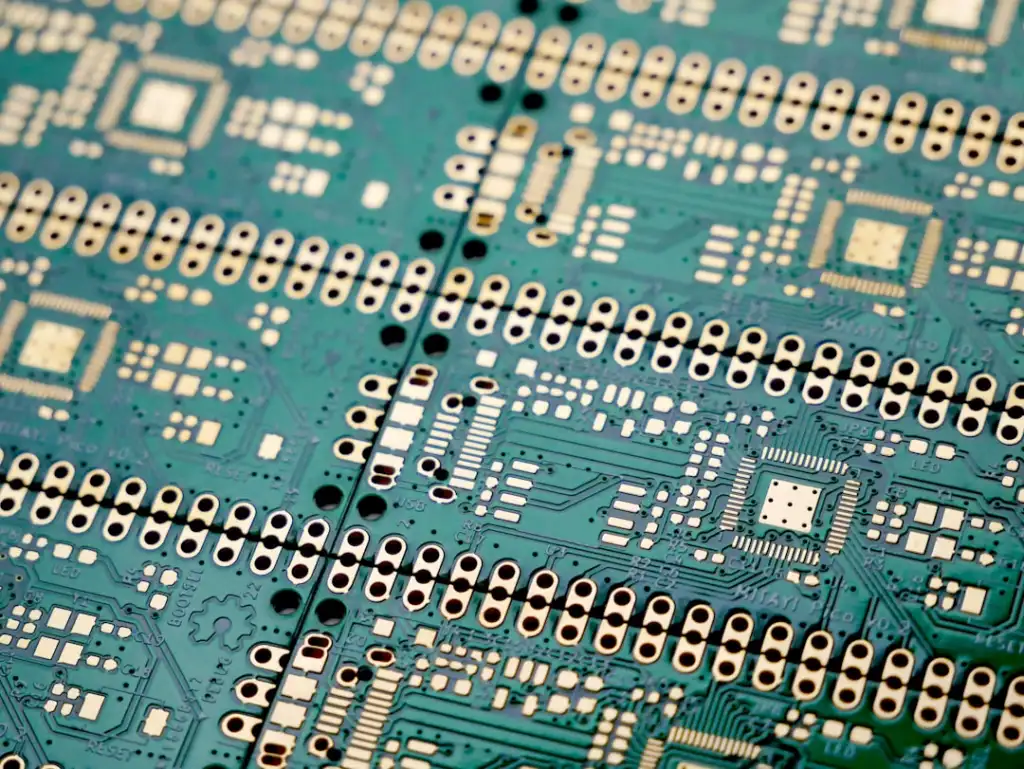

振动环境下的焊点可靠性同样不容忽视。大尺寸封装（如QFP-208或BGA）在持续振动中，其焊点承受的机械应力远高于小型封装。此时，选择引脚更短、本体更薄的封装形式（如QFN或CSP），可以从结构上降低应力集中点。若必须使用大封装，PCB布局时应增设底部填充胶或机械固定孔位。
- 确认供电电压的纹波范围是否覆盖芯片的绝对最大额定值
- 核查结温计算公式中是否包含了开关损耗与导通损耗的双重叠加
- 针对通信接口，验证ESD防护等级是否满足IEC 61000-4-2的接触放电要求
- 索取批次一致性报告，确认关键参数（如阈值电压、导通电阻）的CPK值大于1.33
另一个常常被忽视的维度是长期供货的可持续性。工业产品的生命周期动辄十年以上，而半导体器件的停产周期却不断缩短。选型初期就应考察供应商的产品延续性策略，对于核心控制芯片，准备第二供方方案并非多余之举，而是风险管理的基本素养。
归根结底，半导体器件的选型是一门工程权衡的艺术。江阴和普微电子始终建议客户将器件规格书中的典型值视为参考，而将最大值与最小值作为设计边界。那些在实验室表现完美的参数，到了现场可能因一根接地线的走向而面目全非。唯有从系统视角审视每一颗电子元器件的角色，才能让微电子技术真正服务于工业现场的长期稳定运行。
当设计人员能够清晰回答“器件在极限工况下会如何失效”这一问题时，选型的逻辑才算真正闭环。功率裕度、热管理、环境防护、供应链韧性——每一个维度都值得用数据而非直觉去验证。毕竟，工业控制的底线不是性能上限，而是可靠性的下限。
